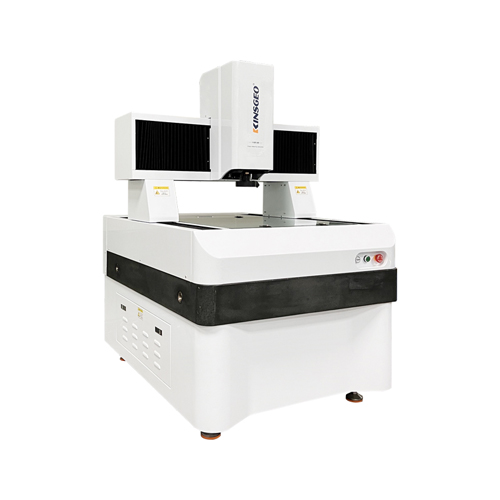

KJ-CNC龍門自動影像測量儀
來源：科建儀器 時間：2020-03-11 09:20:28
一、產品用途
CNC系列是針對尺寸測量應用而研發的CNC型全自動影像測量儀，采用靈活的鏡頭變倍，軟硬件配置，實現各種二維尺寸的批量全自動檢測。目的是為了在精準測量的基礎上節省人力和檢測時間。

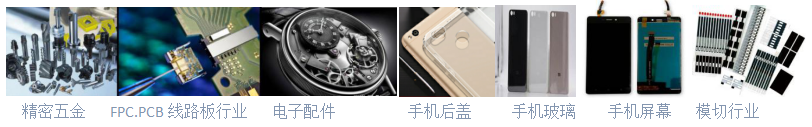

二、應用行業
三、技術參數
| 型號 | CNC6050 | CNC8060 | CNC10080 | CNC120100 |
| 測量行程(X*Y*Z)mm | 600*500*200 | 800*600*200 | 1000*800*200 | 1200*1000*200 |
| 外形尺寸(L*W*H)mm | 1560*1130*1700 | 1760*1230*1700 | 1930*1420*1700 | 2160*1620*200 |
| 工作臺面(X*Y)mm | 760*660 | 960*760 | 11600*960 | 1360*1160 |
| 玻璃尺寸(X*Y)mm | 650*540 | 850*640 | 1050*840 | 1250*1040 |
| 主機總重量kg | 980 | 1300 | 1800 | 2200 |
| 玻璃臺承重 | 40KG | |||
| 線性精度um | X*Y: ≤2.8+L/200 Z: ≤4+L/200(“L”指被測物體長度，單位mm) | |||
| 重復精度mm | 0.003 | |||
| 定位精度mm | 0.001 | |||
| 相機 | ?？低暻д拙W(wǎng)高清數字攝像機 | |||
| 變焦物鏡 | 0.7-4.5X 全自動連續變倍鏡頭 | |||
| 放大倍率及物方視場 | 35-220X (21.5 英寸彩色顯示器)。視場：6.0mm-0.95mm | |||
| 工作距離 | 90mm | |||
| 光源 | LED 四環八區（32 項）環形表面光+透射平行光，亮度均可程控調節 | |||
| 工作電源 | 220V AC 50HZ 需接可靠地線 | |||
| 溫濕度 | 溫度：23±3℃ 濕度：50±20% | |||
